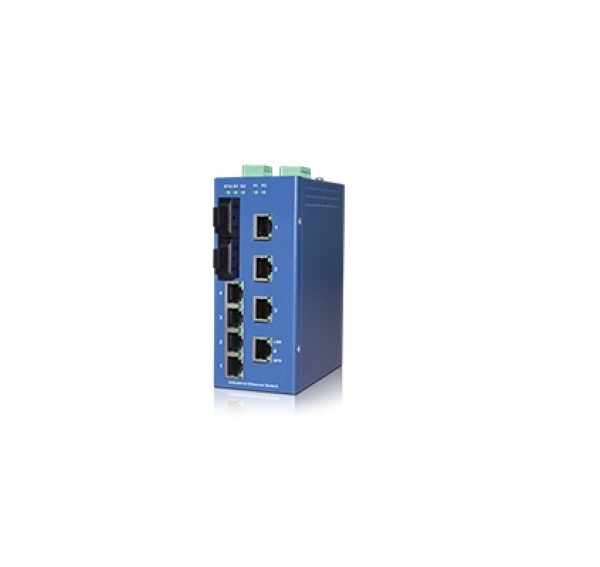

MX10M系列-10口千兆網管型導軌式工業級以太網交換機
MX10M系列-10口千兆網管型導軌式工業級以太網交換機
產品類別： 導軌式網管型工業以太網交換機
MX10M系列千兆網管型導軌式工業級以太網交換機，滿足IEC61850-3標準，最多支持8個百兆口（最多支持4個光口），并可配置2個光電靈活配置的千兆口。其管理功能齊全，包括QoS 、VLAN 、IGMP Snooping/GMRP、 Port Trunking、SNMP V1/V2/V3、RSTP/STP等。獨有的RingGo冗余環網協議，網絡鏈路切換及恢復時間小于20ms，提高了網絡的可靠性。冗余電源輸入，寬溫設計，強抗電磁干擾能力，可廣泛應用于需要高帶寬的工業現場。
聯系碼訊
產品簡介
MX10M系列千兆網管型導軌式工業級以太網交換機，滿足IEC61850-3標準，最多支持8個百兆口（最多支持4個光口），并可配置2個光電靈活配置的千兆口。其管理功能齊全，包括QoS 、VLAN 、IGMP Snooping/GMRP、 Port Trunking、SNMP V1/V2/V3、RSTP/STP等。獨有的RingGo冗余環網協議，網絡鏈路切換及恢復時間小于20ms，提高了網絡的可靠性。冗余電源輸入，寬溫設計，強抗電磁干擾能力，可廣泛應用于需要高帶寬的工業現場。
產品特點
-
最多可支持8個百兆電口或者4個百兆SC/ST光口
-
支持2個千兆SC/ST/FC光口或者電口
-
支持RSTP/STP及私有環網協議（恢復時間小于20ms）
-
支持QoS、VLAN、IGMP Snooping/GMRP等管理功能
-
可選24V/220V電源輸入
IEEE標準 | |
|---|---|
| IEEE 802.3 | 10BaseT Ethernet |
| IEEE 802.3u | 100BaseT(X) and 100BaseFX Fast Ethernet |
| IEEE 802.3ab | 1000BaseT(X) Ethernet |
| IEEE 802.3z | 1000BaseX Ethernet |
| IEEE 802.3x | Flow Control（流量控制） |
| IEEE 802.3d | Spanning Tree Protocol（生成樹） |
| IEEE 802.1w | Rapid Spanning Tree Protocol（快速生成樹） |
| IEEE 802.1s | Multiple Spanning Tree Protocol（多生成樹） |
| IEEE 802.1p | Class of Service（服務等級） |
| IEEE 802.1Q | VLAN Tag （虛擬局域網標簽） |
| IEEE 802.3ad | LACP(鏈路聚合控制協議) |
| IEEE 802.1x | User Authentication (用戶鑒權) |
| IEEE 802.1ab | LLDP（邏輯鏈路發現協議） |
軟件特性 | |
|---|---|
| MIB | RFC 1215 Trap, RFC1213 MIB II,RFC 1157 SNMP MIB, RFC 1493 Bridge MIB, RFC 2674 VLAN MIB, RFC 1643,RFC 1757, RSTP MIB, Private MIB, LLDP MIB |
| 設備管理 | 支持SNMP v1, v2, v3 支持Web管理（支持HTTPS 支持Telnet配置 支持串口CLI配置 支持DHCP-client 支持用戶登錄密碼保護 |
| 安全特性 | 支持ACL 支持基于端口的MAC過濾 支持MAC地址綁定 支持基于端口的802.1X認證 支持RADIUS認證 支持系統自防御，防止DDOS等攻擊 |
| VLAN | 支持端口VLAN、IEEE 802.1Q Tag 最多可用的VLAN數：64，VID范圍1 ~ 4094 支持管理VLAN |
| 端口匯聚 | 支持靜態LACP 支持2組匯聚組，每組最多4個端口 |
| 網絡冗余 | 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s) 私有環網（自愈時間<20ms） |
| QoS | 支持絕對優先級、相對優先級兩種調度方式 4個優先級隊列 支持根據802.1p/DSCP隊列調度，每端口8個隊列 |
| 端口鏡像 | 支持基于端口的單向和雙向流量鏡像 |
| IGMP組播 | 支持IGMP Snooping V1/V2，最多支持256個組播組 |
| 端口帶寬控制 | 支持對出入端口的報文流量進行限速，粒度最小為64Kbps |
| 廣播風暴抑制 | 支持對廣播報文、組播報文和未知單播報文的抑制 |
| 設備維護 | 支持Syslog（系統日志） 支持RMON（Remote Network Monitoring） 支持Ping檢測 支持鏈路層發現協議LLDP（Link Layer Discovery Protocol） |
| SNTP | 支持SNTP協議 |
| 固件升級 | 支持WEB頁面和串口TFTP升級 |
| 配置文件 | 支持配置文件的導入和導出 |
交換特性 | |
|---|---|
| MAC地址表 | 8K |
| 數據包緩存 | 1Mbit |
| 處理方式 | 存儲轉發 |
接口 | |
|---|---|
| RJ45端口數 | 最多8個百兆電口，最多2個千兆電口 |
| 百兆光口 | 最多4個百兆光，SC/ST/FC可選 |
| 光口傳輸距離 | 多模2km，單模20km/40km/60km/120km可選 |
| 千兆光口 | 最多2個千兆光口 |
| 千兆光口傳輸距離 | 多模0.5km/2km，單模20km/40km/60km/120km可選 |
| LED指示燈 | 電源、電口、光口、狀態 |
| 控制串口 | RS-232（RJ45連接器），115200bps, 8, N, 1 |
電源和告警 | |
|---|---|
| 24V輸入 | 4針端子，雙電源；24VDC電源支持范圍為12~36VDC |
| 220V輸入 | 4針端子，單電源；220V電源支持范圍為85~264VAC/77~300VDC |
| 電源功耗 | 最大10瓦 |
| 電源保護 | 反接保護、過載保護 |
| 告警 | 3針端子 |
環境保護 | |
|---|---|
| 標準型號 | -10 ~ 60℃ |
| 寬溫型號 | -40 ~ 75℃ |
| 儲存溫度 | -40 ~ 85°C |
| 相對濕度 | 5 ~ 95% (無凝霜) |
物理特性 | |
|---|---|
| 外殼 | IP40金屬外殼 |
| 安裝方式 | 默認導軌安裝，可選壁掛安裝 |
| 尺寸 | 57(W) x 136(H) x 109(D) mm |
認證 | |
|---|---|
| EMC | CE，FCC |
| EMI | FCC Part 15. CISPR(EN55022) class A |
| EMS | EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8 |
| Shock | IEC60068-2-27 |
| Freefall | IEC60068-2-32 |
| Vibration | IEC60068-2-6 |
| Green Product | RoHS, WEEE |
質保期 | |
|---|---|
| MTBF | 320000h |
| 保修期 | 5年 |
