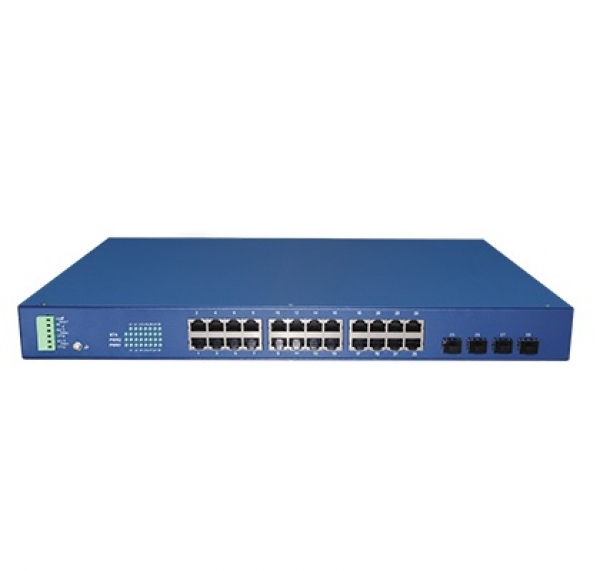

MX24GCP系列-24口PoE+全千網管型機架式工業級以太網交換機

產品類別：機架式網管型工業以太網交換機

MX24GCP系列全千網管型機架式工業級以太網交換機，最多24個千兆口支持PoE+技術，每個端口輸出功率高達30W。管理功能齊全，包括QoS、VLAN、IGMP Snooping/GMRP、Port Trunking、SNMP V1/V2/V3等。

聯系碼訊

產品概述

MX24GCP系列全千網管型機架式工業級以太網交換機，最多24個千兆口支持PoE+技術，每個端口輸出功率高達30W。管理功能齊全，包括QoS、VLAN、IGMP Snooping/GMRP、Port Trunking、SNMP V1/V2/V3等。RSTP/STP/MSTP/EAPS等多種冗余保護協議，提高了網絡的可靠性和互通性。因其具有以太網供電，尤其適用于監控等系統。

產品特征

最多24個支持IEEE 802.3af/at，帶PoE+功能以太網口
每個PoE端口可提供高達30W@48VDC電源
最多支持16個千兆SFP插槽
支持RSTP/STP/MSTP/EAPS等多種冗余保護協議
支持QoS、VLAN、IGMP Snooping/GMRP等管理功能

IEEE標準

IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）
IEEE 802.3d	Spanning Tree Protocol（生成樹）
IEEE 802.1w	Rapid Spanning Tree Protocol（快速生成樹）
IEEE 802.1s	Multiple Spanning Tree Protocol（多生成樹）
IEEE 802.1p	Class of Service（服務等級）
IEEE 802.1Q	VLAN Tag （虛擬局域網標簽）
IEEE 802.3ad	LACP(鏈路聚合控制協議)
IEEE 802.1x	User Authentication (用戶鑒權)
IEEE 802.1ab	LLDP（邏輯鏈路發現協議）
IEEE 802.3af/at	Power-over-Ethernet

軟件特性

MIB	RFC 1215 Trap, RFC1213 MIB II,RFC 1157 SNMP MIB, RFC 1493 Bridge MIB, RFC 2674 VLAN MIB, RFC 1643,RFC 1757, RSTP MIB, Private MIB, LLDP MIB
設備管理	支持SNMP v1, v2, v3 支持Web管理（支持HTTPS 支持Telnet配置支持串口CLI配置支持DHCP-client 支持用戶登錄密碼保護
安全特性	支持ACL 支持基于端口的MAC過濾支持MAC地址綁定支持基于端口的802.1X認證支持RADIUS認證支持系統自防御，防止DDOS等攻擊
VLAN	支持端口VLAN、IEEE 802.1Q Tag 最多可用的VLAN數：64，VID范圍1 ~ 4094 支持管理VLAN
端口匯聚	支持靜態LACP 支持2組匯聚組，每組最多4個端口
網絡冗余	支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s) 私有環網（自愈時間<20ms）
QoS	支持絕對優先級、相對優先級兩種調度方式 4個優先級隊列支持根據802.1p/DSCP隊列調度，每端口8個隊列
端口鏡像	支持基于端口的單向和雙向流量鏡像
IGMP組播	支持IGMP Snooping V1/V2，最多支持256個組播組
端口帶寬控制	支持對出入端口的報文流量進行限速，粒度最小為64Kbps
廣播風暴抑制	支持對廣播報文、組播報文和未知單播報文的抑制
設備維護	支持Syslog（系統日志）支持RMON（Remote Network Monitoring）支持Ping檢測支持鏈路層發現協議LLDP（Link Layer Discovery Protocol）
SNTP	支持SNTP協議
固件升級	支持WEB頁面和串口TFTP升級
配置文件	支持配置文件的導入和導出

交換特性

MAC地址表	16K
數據包緩存	12Mbit
處理方式	存儲轉發

接口

RJ45端口數	最多24個千兆電口
千兆光口	最多16個千兆SFP插槽
PoE引出線	V+，V+，V-，V-for Pin 1，2，3，6（Endspan，MDI Alternative A）
LED指示燈	電源、電口、光口、狀態
控制串口	RS-232（RJ45連接器），115200bps, 8, N, 1

電源和告警

端子描述	4針電源端子，2針告警端子
電源參數	48VDC或者110/220V
告警參數	220V，最大2A
電源保護	反接保護、過載保護

環境保護

標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性

外殼	IP40金屬外殼
安裝方式	標準機架式安裝

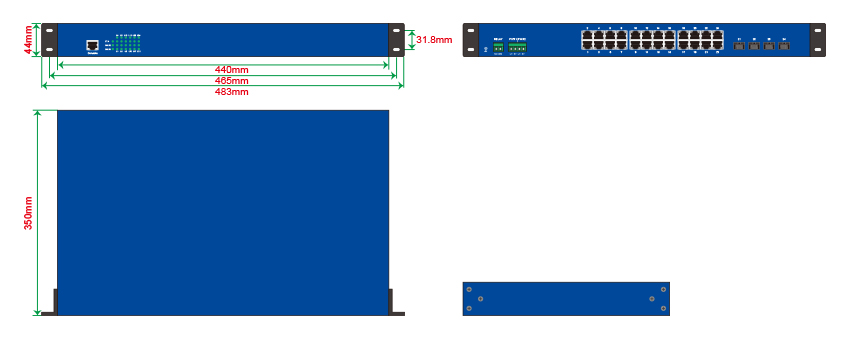

尺寸	440(W) x 44(H) x 352(D) mm

認證

EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 4 EN 61000-4-3（RS）Level 4 EN 61000-4-4（EFT）Level 4 EN 61000-4-5（Surge）Level 4 EN 61000-4-6（CS）Level 4 EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE
