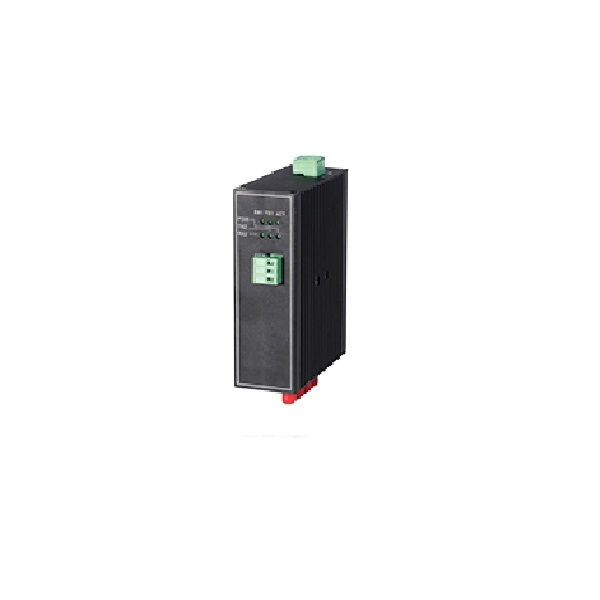

HFB232-485-422系列

HFB232-485-422系列HFB232-485-422系列轉光纖轉換器，可以將串口信號轉換成光纖信號，能將不同地理區域之間的總線段連成一個完整的、多區域的總線網絡 (點對點、點對多點星型、環網、中繼等連接方式)通信。配置靈活，所有端口均有強抗干擾能力，完全滿足工業現場的需求。

聯系碼訊

產品介紹

產品特征

HFB232-485-422系列轉光纖轉換器
自適應波特率，任意速率長距離通信
支持?jǐn)嗬w告警
寬電壓輸入，EMC抗干擾能力強
寬溫：-40~+75℃

技術參數

光口
光口數量	1-4個
光口類型	SC/ST/FC可選，單模多模可選，傳輸距離可選

串口通訊口
連接類型	3針端子或者DB9母頭
協議	HFB232-485-422系列
波特率	HFB-232:115.2kbps， HFB-422/485:512kbps
端口保護	15KV ESD保護，1KV 浪涌保護

串口信號參數
HFB-232	TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
HFB-422	Tx+，Tx-，Rx+，Rx-，GND
HFB-485-4w	Tx+，Tx-，Rx+，Rx-，GND
HFB-485-2w	Data+，Data-，GND

電源
輸入電壓	4針端子，雙電源12-36VDC
電源功耗	1.5W

環境屬性
EMC	CE，F(xiàn)CC
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認壁掛安裝，可選導軌安裝
尺寸	40(W) x 120(H) x 92(D) mm

認證
EMC	CE、FCC

質保期
保修期	5年

訂購信息

型號	描述
HFB-232-P1ST	HFB-232轉光纖轉換器，點對點連接，1個ST光口，單模，20公里
HFB-232-P1MT	HFB-232轉光纖轉換器，點對點連接，1個ST光口，多模，2公里
HFB-232-M2SC	HFB-232轉光纖轉換器，節點式連接，2個SC光口，單模，20公里
HFB-485/422--P1ST	HFB-422/485轉光纖轉換器，點對點連接，1個ST光口，單模，20公里
HFB-485/422-P1MT	HFB-422/485轉光纖轉換器，點對點連接，1個ST光口，多模，2公里
HFB-485/422-M2SC	HFB-422/485轉光纖轉換器，節點式連接，2個SC光口，單模，20公里
HFB-232-R4SC	HFB-232光纖轉換器，雙環自愈式，4個SC光口，單模，20公里
HFB-485-R4SC	HFB-485光纖轉換器，雙環自愈式，4個SC光口，單模，20公里
